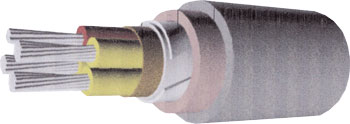

Силовые кабели
с поливинилхлоридной изоляцией на
напряжение 1 кВ
марок АВБбШв, АВБбШнг (ТУ 3.67-00217099.3-94)
Область применения: Кабель применяется для передачи электрической энергии в стационарных установках на напряжение 1 кВ и прокладываются в земле (траншеях), помещениях, туннелях, каналах, шахтах.
Испытательное напряжение - 3,5 кВ. Длительно допустимая температура нагрева жил - 70°С.
Кабели марки АВБбШнг соответствуют требованиям
МЭК 332-3 по нераспространению горения кабелей в
пучках.
Кабели марки соответствуют требованиям VDE 0271,
МЭК 502-1 по механическим и электрическим
испытаниям.
Длительно допустимые токовые нагрузки на уровне,
указанном в VDE 0271.
Конструкция кабелей марок ВВГ, ВВГнг аналогична
конструкции типа NAYY по VDE 0271. |
Технические характеристики |
Число жил, номинальное сечение, мм2 |
Форма сечения жилы |
Класс гибкости по
ГОСТ 22483-77 |
Толщина изоляции, мм |
Наружный диаметр кабеля, мм |
Масса кабеля, кг/км |
Сопротивление жилы, Ом/км |
Сопротивление изоляции, МОм/км |
Допустимые токовые нагрузки кабеля при прокладке, А |
| в земле |
в воздухе |
3x6,0 |
RE |
1 |
1,0 |
19,2 |
453,1 |
5,11 |
9 |
44 |
37 |
3x10,0 |
1,0 |
20,9 |
538,2 |
3,08 |
7 |
59 |
50 |
3x16,0 |
1,0 |
22,9 |
651,4 |
1,91 |
77 |
67 |
3x25 |
RM |
2 |
1,2 |
28,2 |
939,5 |
1,20 |
100 |
88 |
3x35 |
1,2 |
30,7 |
1104,7 |
0,868 |
121 |
109 |
3x50 |
1,4 |
35,3 |
1444,8 |
0,641 |
147 |
136 |
3x70 |
1,4 |
38,8 |
1743,0 |
0,443 |
178 |
167 |
3x95 |
1,5 |
42,8 |
2103,3 |
0,320 |
212 |
204 |
3x120 |
1,5 |
47,1 |
2519,5 |
0,253 |
241 |
236 |
3x150 |
1,6 |
51,5 |
2994,9 |
0,206 |
274 |
273 |
3x185 |
1,7 |
56,1 |
3538,0 |
0,164 |
308 |
313 |
4x6,0 |
RE |
1 |
1,0 |
20,4 |
517,0 |
5,11 |
9 |
41 |
34 |
4x10,0 |
1,0 |
22,3 |
621,6 |
3,08 |
7 |
55 |
47 |
4x16,0 |
1,0 |
25,0 |
785,9 |
1,91 |
72 |
62 |
4x25 |
RM |
2 |
1,2 |
30,5 |
1113,5 |
1,20 |
93 |
82 |
4x35 |
1,2 |
33,3 |
1320,5 |
0,868 |
113 |
101 |
4x50 |
1,4 |
38,4 |
1728,4 |
0,641 |
137 |
126 |
4x70 |
1,4 |
42,3 |
2116,8 |
0,443 |
166 |
155 |
4x95 |
1,5 |
48,2 |
2666,2 |
0,320 |
197 |
190 |
4x120 |
1,5 |
51,7 |
3117,2 |
0,253 |
224 |
219 |
4x150 |
1,6 |
56,8 |
3749,6 |
0,206 |
255 |
254 |
4x185 |
1,7 |
61,5 |
4380,5 |
0,164 |
286 |
291 |
3x6,0+1x4 |
RE/RE |
1/1 |
1,0/1,0 |
20,4 |
509,8 |
5,11/7,41 |
9/10 |
44 |
37 |
3x10,0+1x6 |
1,0/1,0 |
22,3 |
607,3 |
3,08/5,11 |
7/9 |
59 |
50 |
3x16,0+1x10 |
1,0/1,0 |
26,0 |
790,7 |
1,91/3,08 |
7/7 |
77 |
67 |
3x25+1x16 |
RM/RE |
2/1 |
1,2/1,0 |
29,6 |
1044,4 |
1,20/1,91 |
100 |
88 |
3x35+1x25 |
RM/RM |
2/2 |
1,2/1,2 |
33,3 |
1286,3 |
0,868/1,20 |
121 |
109 |
3x50+1x35 |
1.4/1,2 |
37,2 |
1611,4 |
0,641/1,20 |
147 |
136 |
3x70+1x35 |
1,4/1,2 |
41,0 |
1939,1 |
0,443/0,868 |
178 |
167 |
3x95+1x50 |
1,5/1,4 |
46,6 |
2508,1 |
0,320/0,641 |
212 |
204 |
3x120+1x70 |
1,5/1,4 |
50,7 |
2921,6 |
0,253/0,443 |
241 |
236 |
3x150+1x70 |
1,6/1,4 |
54,5 |
3361,8 |
0,206/0,443 |
274 |
273 |
3x185+1x95 |
1,7/1.5 |
59,4 |
3799,9 |
0,164/0,320 |
308 |
313 |
|
|
|
